Drewniane belki dachowe — jak je wybrać, obliczyć i zamontować?

Co to są drewniane belki dachowe?

Drewniane belki stanowią fundament konstrukcji dachowych, odpowiadając za skuteczne przenoszenie obciążeń w obrębie więźby. W skład tego systemu wchodzą przede wszystkim:

• krokwie,
• jętki,
• dźwigary.

Najczęściej powstają z litego lub klejonego drewna gatunków takich jak:

• sosna,
• świerk,
• jodła,
• modrzew.

Inwestorzy najchętniej sięgają po standardowe kantówki oraz zaawansowane belki typu BSH. Aby konstrukcja zachowała pożądaną stabilność wymiarową, materiał poddaje się specjalistycznemu suszeniu i struganiu. Każdy produkt, dostępny w wielu wariantach wymiarowych, przechodzi też rygorystyczne testy jakości. Oprócz trwałości i niskiej wagi, surowiec ten wyróżnia się naturalnym pięknym wyglądem, co pozwala wykorzystywać belki również w charakterze dekoracyjnym.

Dzięki nowoczesnym technologiom, takim jak łączenia na mikrowczepy czy specjalistyczne złącza stalowe, montaż przebiega wyjątkowo precyzyjnie. Naturalne drewno od lat cieszy się niesłabnącą popularnością w budownictwie szkieletowym, przy tworzeniu stropów oraz wznoszeniu budynków mieszkalnych, gdzie łączy niezawodność z estetyką.

Jak dobrać drewniane belki dachowe do rozpiętości?

Dobór odpowiedniego przekroju belki stanowi fundament trwałości całej konstrukcji. Decyzja ta w dużej mierze zależy od:

• odległości między podporami,
• przewidywanych obciążeń zewnętrznych, w tym naporu wiatru i zalegającego śniegu,
• kąta nachylenia połaci,
• planowanej funkcji poddasza.

Te czynniki wpływają na ilość wolnej przestrzeni przeznaczonej na izolację termiczną i prowadzenie instalacji. Przy krótszych przęsłach zazwyczaj wystarczające okazuje się standardowe drewno konstrukcyjne klasy C24 lub KVH. Jeśli jednak mamy do czynienia z większymi rozpiętościami, warto sięgnąć po:

• belki klejone BSH,
• wytrzymałe dwuteowniki,
• nowoczesne systemy Posi-Joists.

Pozwalają one na zastosowanie smuklejszych przekrojów bez uszczerbku dla stabilności układu. Każdy projekt dachu musi opierać się na rzetelnych obliczeniach statycznych, uwzględniających parametry wytrzymałościowe wybranego budulca. To właśnie matematyczna precyzja gwarantuje bezpieczeństwo domowników. Ostateczna sztywność więźby zależy również od jakości zastosowanych okuć, takich jak złącza kątowe czy systemowe wsporniki stalowe. Najlepiej dokonywać wyboru materiałów w oparciu o tablice nośności producenta oraz indywidualny projekt techniczny, sporządzony zgodnie z aktualnie obowiązującymi normami budowlanymi.

Jak obliczyć przekrój i nośność belek?

Projektowanie belek konstrukcyjnych to proces wymagający precyzyjnej analizy sił i momentów oddziałujących na dany element. Kluczowym krokiem jest uwzględnienie wszystkich rodzajów obciążeń – od stałych, jak ciężar własny konstrukcji czy poszycie, po zmienne, w tym podmuchy wiatru, zalegający śnieg oraz codzienne obciążenia użytkowe. Procedura ta składa się z kilku kluczowych etapów:

• ustalenie schematu statycznego, określając, czy belka będzie pracować jako układ jednoprzęsłowy, ciągły czy może element wiązara,
• przygotowanie kombinacji obciążeń, ściśle przestrzegając aktualnych norm PN-EN,
• wyznaczenie wartości granicznych – maksymalnych momentów zginających oraz sił osiowych,
• dobór przekroju poprzecznego, dążąc do tego, by naprężenia zginające i ściskające mieściły się w granicach dopuszczalnych dla wybranych klas wytrzymałości, takich jak popularne C24 czy klejone GL24h,
• uwzględnienie nie tylko sztywności, ale również stanu wilgotności drewna, współczynników użytkowania oraz parametrów trwałości.

Warto pamiętać, że konstrukcje typu BSH rządzą się własnymi prawami, wymagającymi specyficznego podejścia do obliczeń. Niezwykle istotnym wskaźnikiem jest dopuszczalne ugięcie, które bezpośrednio determinuje sztywność dachu czy stropu. W przypadku nowoczesnych rozwiązań, takich jak belki Posi-Joist, kluczowe staje się uwzględnienie rozmieszczenia płytek kolczastych, stalowych łączników czy krzyżulców. Ze względu na złożoność tych zagadnień, współcześni inżynierowie chętnie sięgają po zaawansowane oprogramowanie oraz gotowe tabele nośności od producentów. Dzięki takiej weryfikacji otrzymujemy jednoznaczną odpowiedź na pytania o wymagane przekroje, techniki montażu oraz niezbędny zakres ochrony przeciwgrzybiczej i przeciwpożarowej elementów dachowych.

Ile m³ drewna na dach 300 m²? Obliczenia i porady

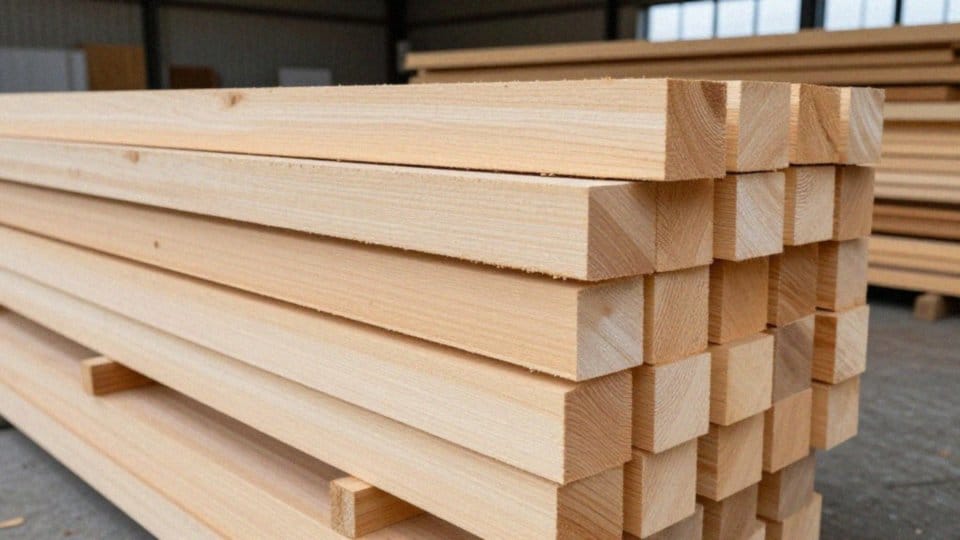

Czy drewno C24 nadaje się na więźbę?

Drewno konstrukcyjne klasy C24 to ceniony materiał w budownictwie, szczególnie chętnie wybierany przy tworzeniu więźb dachowych. Dzięki doskonałym właściwościom mechanicznym wyróżnia się imponującą wytrzymałością na zginanie oraz ściskanie. Proces suszenia komorowego nadaje mu natomiast wyjątkową stabilność wymiarową, co przekłada się na solidność całej konstrukcji i łatwiejsze spełnienie rygorystycznych norm bezpieczeństwa.

• deski,
• krawędziaki o tym oznaczeniu,
• świetnie sprawdzają się w roli krokwi,
• jętek czy słupów.

Choć są rozwiązaniem znacznie bardziej ekonomicznym niż drewno klejone warstwowo typu BSH, trzeba pamiętać, że nierzadko wymagają zastosowania większych przekrojów, aby osiągnąć analogiczne parametry nośności. Planując wykorzystanie klasy C24, kluczowe jest profesjonalne podejście do projektu. Podstawą są precyzyjne wyliczenia wytrzymałościowe oraz weryfikacja certyfikatów jakości dostarczonego materiału. Nie można również zapominać o fachowej impregnacji, która zabezpieczy surowiec przed degradacją biologiczną, oraz o dokładnej kontroli jakości zakupionych elementów.

Jeśli jednak konstrukcja wymaga znacznych rozpiętości lub ograniczeń co do wielkości przekrojów, warto rozważyć alternatywę w postaci drewna klejonego. Ostateczny wybór – czy to w wersji wizualnej SI, czy standardowej NSI – powinien zawsze wynikać z dokumentacji technicznej. Tylko rzetelna analiza parametrów przed zakupem jest gwarancją, że dach pozostanie bezpieczny i trwały przez długie dekady.

Jak przebiega montaż drewnianych belek dachowych?

Prawidłowy montaż drewnianych belek dachowych zaczyna się od solidnych przygotowań, w tym wnikliwej kontroli konstrukcji nośnej oraz właściwej wilgotności surowca. Po dostarczeniu materiałów na plac budowy, ekipa przystępuje do wyznaczenia punktów podparcia. Każda kantówka musi zostać przycięta zgodnie z projektem, co jest nieodzowne dla zachowania pełnej stabilności obiektu.

Kluczową rolę w procesie spajania elementów odgrywają:

• stalowe łączniki,
• złącza kątowe,
• płytki kolczaste,
• które nadają szkieletowi wymaganą sztywność.

W przypadku belek typu posi-joists, należy zaplanować odpowiednią przestrzeń na instalacje, pamiętając o bezpiecznych odstępach umożliwiających późniejszą sprawną termoizolację. Systematyczne łączenie wiązarów z kalenicą pozwala skutecznie wyeliminować ewentualne mankamenty konstrukcyjne. Stosowanie akcesoriów ciesielskich zawsze musi odbywać się ściśle według instrukcji producenta.

Tak przygotowana podkonstrukcja staje się niezawodną bazą pod pokrycie dachu oraz system rynnowy. Znaczne usprawnienie prac i oszczędność czasu gwarantuje zaangażowanie doświadczonej brygady, która potrafi precyzyjnie rozmieścić poszczególne elementy. Nie wolno zapominać również o obligatoryjnej impregnacji drewna i zabezpieczeniach przeciwogniowych – to właśnie te detale przesądzają o wieloletniej trwałości całego dachu.

Jak zabezpieczyć drewniane belki dachowe przed wilgocią?

Skuteczne zabezpieczenie więźby dachowej przed wilgocią to proces wieloetapowy, który zaczyna się już przy doborze surowca. Fundamentem jest wysuszenie drewna do poziomu poniżej 18%, co skutecznie eliminuje ryzyko późniejszych odkształceń i chroni strukturę przed inwazją grzybów. Dodatkowo, profesjonalna impregnacja metodą ciśnieniową lub zanurzeniową znacząco podnosi odporność biologiczną materiału, tworząc barierę nie do przebicia dla owadów.

Podczas montażu warto skupić się na detalach, zwłaszcza w miejscach narażonych na kondensację pary, takich jak:

• cięcia,
• łączenia belek.

Wybór łączników ze stali nierdzewnej lub ocynkowanej zabezpieczy konstrukcję przed korozją, która mogłaby osłabić stabilność więźby. Warto też postawić na sprawdzone materiały wysokiej klasy, jak drewno C24 lub klejone BSH, które wykazują znacznie większą odporność na pękanie.

Trwałość dachu opiera się na trzech filarach:

• wydajnej wentylacji,
• szczelnej paroizolacji,
• starannej termoizolacji.

Szczelina wentylacyjna pod pokryciem dachowym pozwala na swobodny przepływ powietrza, podczas gdy paroizolacja skutecznie blokuje wnikaniu wilgoci z wnętrza budynku w głąb konstrukcji. Oczywiście sama instalacja to nie wszystko. Systematyczny przegląd obróbek blacharskich i szczelności samego pokrycia pozwala w porę zauważyć drobne usterki, zanim przerodzą się w poważne przemakanie. Kluczem do sukcesu pozostaje dbałość o ciągłość warstw izolacyjnych oraz sprawne odprowadzanie wody deszczowej.

Ile kosztują drewniane belki dachowe u producenta?

Wycena materiałów konstrukcyjnych bezpośrednio u producenta to złożony proces, w którym kluczową rolę odgrywa specyfikacja techniczna projektu. Podstawowe drewno klasy C24 jest ekonomiczniejszym wyborem niż zaawansowane rozwiązania inżynieryjne, do których zaliczamy:

• belki klejone GL24h,
• wytrzymałe belki BSH.

Ostateczny koszt determinują głównie przekrój elementu, długość oraz klasa wytrzymałościowa, jednak znaczenie ma także stopień obróbki surowca. Przykładowo, surowa kantówka będzie znacznie tańsza od wersji suszonej komorowo, która została dodatkowo poddana struganiu czterostronnemu i fazowaniu. Warto pamiętać, że indywidualna wycena często uwzględnia szereg usług dodatkowych. Do budżetu należy doliczyć koszty:

• precyzyjnego przycięcia na wymiar,
• impregnacji ciśnieniowej lub powierzchniowej,
• wykonania specjalistycznych połączeń na mikrowczepy.

Nie można również pominąć logistyki, czyli transportu belek na plac budowy. Z drugiej strony, zamówienia hurtowe o dużej objętości pozwalają wynegocjować zdecydowanie korzystniejsze stawki za metr sześcienny. Planując wydatki, nie zapomnij o akcesoriach ciesielskich, takich jak:

• łączniki stalowe,
• wkręty konstrukcyjne,
• płytki kolczaste.

Cena tych akcesoriów jest ściśle uzależniona od klasy użytej stali oraz posiadanych certyfikatów. Ze względu na dostępność ponad stu różnych przekrojów, dokładne zestawienie kosztów wymaga przedstawienia kompletnej dokumentacji technicznej. Tylko szczegółowa analiza wymiarów, rodzaju materiału i wymogów normatywnych, jak np. certyfikaty CE, pozwoli producentowi przygotować rzetelną ofertę. Dlatego też finalny budżet inwestycji najlepiej weryfikować w oparciu o przygotowane wcześniej zestawienie materiałowe.
