Belka pod więźbę dachową — funkcje i zasady montażu

Co to jest belka pod więźbę dachową?

Belka pod więźbę to kluczowy poziomy fragment konstrukcji, którego głównym zadaniem jest przejęcie ciężaru dachu i bezpieczne przekazanie go na ściany nośne. W zależności od specyfiki projektu, pod tym pojęciem kryją się różne elementy, takie jak:

• murłata,
• leżnia,
• belki podwalinowe.

Aby zapewnić im niezbędną wytrzymałość, najczęściej wykorzystuje się do tego drewno konstrukcyjne klasy C24. Oparcie więźby na tych wspornikach pozwala na równomierne rozproszenie sił pionowych oraz poziomych w całym systemie dachowym. W praktyce każda taka belka pełni rolę stabilizatora, integrując krokwie z wieńcem ścian zewnętrznych lub stropem. To właśnie dzięki temu rozwiązaniu dach zyskuje odpowiednią sztywność, stając się znacznie bardziej odpornym na działanie czynników zewnętrznych.

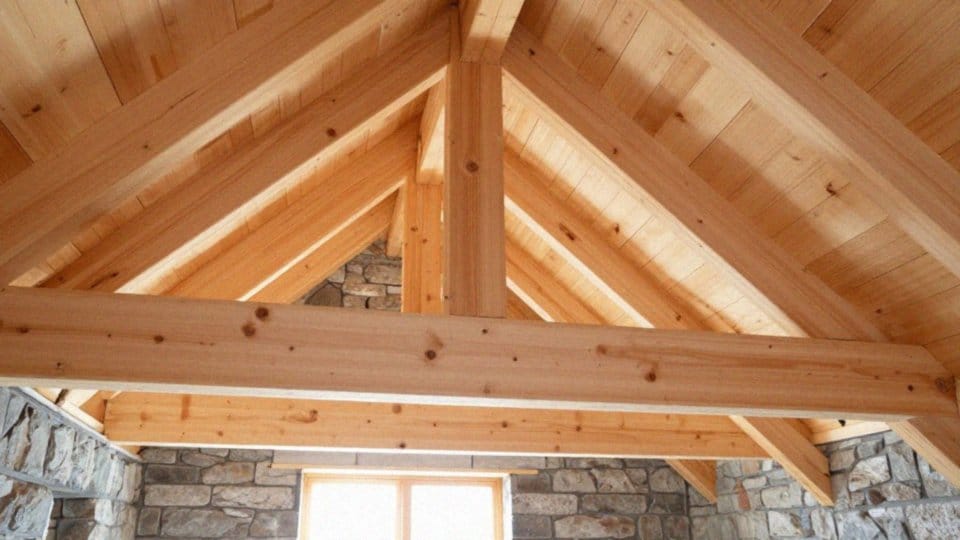

Jaką funkcję pełni belka pod więźbę dachową?

Belka pod więźbę dachową pełni rolę kluczowego łącznika, który przenosi ciężar krokwi, płatwi oraz wiązarów bezpośrednio na ściany nośne lub słupy. Można ją porównać do fundamentu całego szkieletu dachu, ponieważ to właśnie ona zapewnia stabilność wszystkim elementom konstrukcyjnym.

Dzięki poprawnemu montażowi, belka skutecznie blokuje siły rozporowe dachu, chroniąc mury przed pękaniem i niepożądanymi przesunięciami na boki. Efektywna współpraca wszystkich komponentów zależy od tego, jak równomiernie rozkładają one naprężenia. Wysoka nośność belki gwarantuje bezpieczny transfer ciężaru połaci na wieniec czy stopnice.

W standardowych układach płatwiowo-kleszczowych, murłata tworzy solidną podstawę, na której spoczywają zarówno słupy, jak i płatwie. Dodatkowym atutem takiego rozwiązania jest usprawnienie prac wykończeniowych, takich jak układanie podłogi na poddaszu.

Pamiętajmy, że staranne zakotwienie tego elementu jest niezbędne dla zachowania sztywności dachu, co bezpośrednio przekłada się na długowieczność i bezpieczeństwo całego budynku.

Czy belka pod więźbę dachową to murłata?

W branży budowlanej określenie belka pod więźbę dachową bywa niefortunnie utożsamiane wyłącznie z murłatą. Tymczasem jest to poziomy filar montowany na wieńcu ściany nośnej, którego główną funkcją jest płynne przekazywanie ciężaru połaci dachu na konstrukcję budynku. Warto jednak pamiętać, że pod tym pojęciem kryją się także inne elementy, takie jak:

• leżnie,
• belki podwalinowe,
• dodatkowe wsporniki w rozbudowanych systemach płatwiowo-kleszczowych.

Na stropie montuje się dodatkowe wsporniki. To właśnie na nich opierają się słupy podtrzymujące dach, dlatego precyzyjne zakotwienie tych detali jest fundamentem trwałości całego szkieletu. Fachowcy wykorzystują w tym celu atestowane łączniki systemowe lub wytrzymałe kotwy stalowe, które trwale spinają belkę z wieńcem. Kluczem do sukcesu jest przemyślany dobór odpowiedniego przekroju poprzecznego oraz drobiazgowa dbałość o detale montażowe. Staranność na tym etapie pozwala skutecznie rozłożyć siły nacisku, co chroni budynek przed uciążliwymi uszkodzeniami i zapewnia dachowi wieloletnią stabilność.

Czy drewno konstrukcyjne C24 nadaje się na belkę dachową?

Drewno konstrukcyjne C24 stanowi fundament współczesnego budownictwa dachowego. Oznaczenie to potwierdza wysoką wytrzymałość materiału na zginanie, która wynosi 24 MPa, co pozwala na tworzenie szkieletów spełniających surowe polskie normy jakości. Z tego powodu cieszy się ono ogromną popularnością wśród wykonawców więźby, zwłaszcza przy montażu murłat czy płatwi. Inwestycja w surowiec tej klasy gwarantuje przewidywalność pod obciążeniem oraz zdecydowanie wyższą sztywność konstrukcyjną w porównaniu do zwykłego drewna.

Aby jednak w pełni wykorzystać jego potencjał, musimy zadbać o trzy kluczowe kwestie:

• precyzyjne wymiarowanie zgodne z projektem,
• utrzymanie wilgotności poniżej 18%,
• staranną impregnację chroniącą przed szkodnikami i korozją biologiczną.

Przy bardziej skomplikowanych bryłach dachowych lub większych rozpiętościach, inżynierowie często weryfikują przekroje belek. Niekiedy zalecają oni dodatkowe wzmocnienia stalowe lub przejście na elementy klejone warstwowo. Wybierając certyfikowane drewno C24, skutecznie ograniczamy ryzyko wypaczeń, co bezpośrednio przekłada się na wieloletnią trwałość i bezpieczeństwo całego budynku.

Jak obliczyć nośność belki pod więźbę dachową?

Obliczanie nośności belki pod więźbę dachową zaczyna się od ustalenia schematu statycznego oraz dokładnego wyliczenia obciążeń przypadających na każdy metr bieżący elementu. Zgodnie z wytycznymi normy EN 1995-1-1, proces ten opiera się na czterech podstawowych etapach weryfikacji. Punktem wyjścia jest zawsze skrupulatne zestawienie sił. Musimy uwzględnić zarówno:

• ciężar własny pokrycia i konstrukcji,
• czynniki zmienne: parcie wiatru oraz zalegający śnieg.

Dysponując tymi danymi, wyznaczamy momenty zginające i siły tnące dla konkretnego przekroju, pamiętając o rozpiętości między podporami. Fundamentem weryfikacji jest porównanie obliczeniowego momentu zginającego M_rd z rzeczywistym obciążeniem. Wartość tę otrzymujemy, mnożąc wskaźnik wytrzymałości W_el przez projektową wytrzymałość drewna f_m,d. Przy pracy z popularnym drewnem klasy C24 nie można zapomnieć o uwzględnieniu współczynników modyfikujących, które korygują właściwości materiału w zależności od wilgotności czy długotrwałości oddziaływań.

Ostatni etap to sprawdzenie stanów granicznych użytkowania, a zwłaszcza kontrola ugięć, które w standardowych warunkach nie powinny przekraczać wartości L/300. Pamiętajmy, że stabilność belki zależy nie tylko od jej wymiarów, ale też od staranności połączeń i zakotwień. Jeśli projekt budzi jakiekolwiek wątpliwości, najbezpieczniejszym rozwiązaniem jest zwiększenie przekroju lub zastosowanie wyższego współczynnika bezpieczeństwa, co skutecznie eliminuje ryzyko późniejszych odkształceń konstrukcji.

Jak belka pod więźbę dachową współpracuje z krokwią?

Solidna konstrukcja dachu to przede wszystkim precyzyjna współpraca poszczególnych elementów, których głównym zadaniem jest skuteczne przenoszenie obciążeń na ściany nośne przy jednoczesnym niwelowaniu sił rozporowych. Kluczowym ogniwem tego systemu jest krokiew, wspierająca się na murłacie lub płatwi dzięki solidnym złączom ciesielskim. Muszą one bezawaryjnie radzić sobie z siłami tnącymi i momentami zginającymi, dlatego w punktach styku często stosuje się tradycyjne czopy czy wręby, które skutecznie blokują wszelkie przesunięcia boczne.

Stabilność szkieletu wspierają również jętki oraz płatwie pośrednie. Te pierwsze, spinając pary krokwi w połowie ich rozpiętości, drastycznie zmniejszają ryzyko ugięć i zapobiegają rozpychaniu konstrukcji pod ciężarem śniegu czy pokrycia dachowego. Z kolei płatew pośrednia tworzy solidną bazę w przestrzeni między kalenicą a okapem, co pozwala na projektowanie znacznie większych połaci bez utraty sztywności.

Ostateczny balans konstrukcji w obu kierunkach osiąga się dzięki szeregowi usztywnień. Zastrzały, instalowane pod skosem, przejmują na siebie naprężenia w węzłach połączeń, natomiast wiatrownice – czyli odpowiednio ułożone deski lub łaty – zabezpieczają dach przed niebezpiecznym skręcaniem pod naporem wiatru. Dopiero tak przemyślana kooperacja wszystkich tych komponentów gwarantuje, że więźba będzie służyć przez lata, pozostając bezpieczną i wolną od jakichkolwiek wypaczeń.

Jakie podpory i łączenia zapewniają stabilność belki?

Fundamentem stabilności każdej belki jest przemyślany system podpór oraz sztywnych połączeń, które wspólnie tworzą spójny układ konstrukcyjny. Kluczową rolę odgrywa tu murłata; musi ona zostać solidnie zakotwiona do wieńca ściany, co skutecznie eliminuje ryzyko niepożądanych przesunięć poziomych.

Aby odciążyć krokwie i zredukować ich rozpiętość, projektanci stosują:

• płatwie,
• jętki,
• elementy, które efektywnie przekazują obciążenia na słupy i ściany nośne.

W kwestii łączenia poszczególnych partii konstrukcji, niezbędne jest wykorzystanie atestowanych okuć ciesielskich. Blachy perforowane, kątowniki czy specjalistyczne śruby gwarantują wytrzymałość połączeń na zginanie i ścinanie. Z kolei za sztywność w płaszczyźnie podłużnej odpowiadają:

• zastrzały,
• miecz,
• stabilizujące węzły między słupami a płatwiami.

Nad geometrią całego dachu czuwają wiatrownice, które chronią konstrukcję przed skręcaniem pod wpływem silnych podmuchów wiatru. W bardziej skomplikowanych bryłach budynków funkcję dodatkowego podparcia pełnią:

• legary,
• reje,
• węgary,
• tworząc stabilną bazę dla elementów dachowych.

Osiągnięcie pełnej trwałości i sztywności możliwe jest jednak tylko pod warunkiem precyzyjnego montażu wykonanego przez fachowca oraz starannej impregnacji drewna. To właśnie dbałość o detale i jakość połączeń decyduje o tym, czy dach zachowa swoją kondycję przez całe dziesięciolecia.

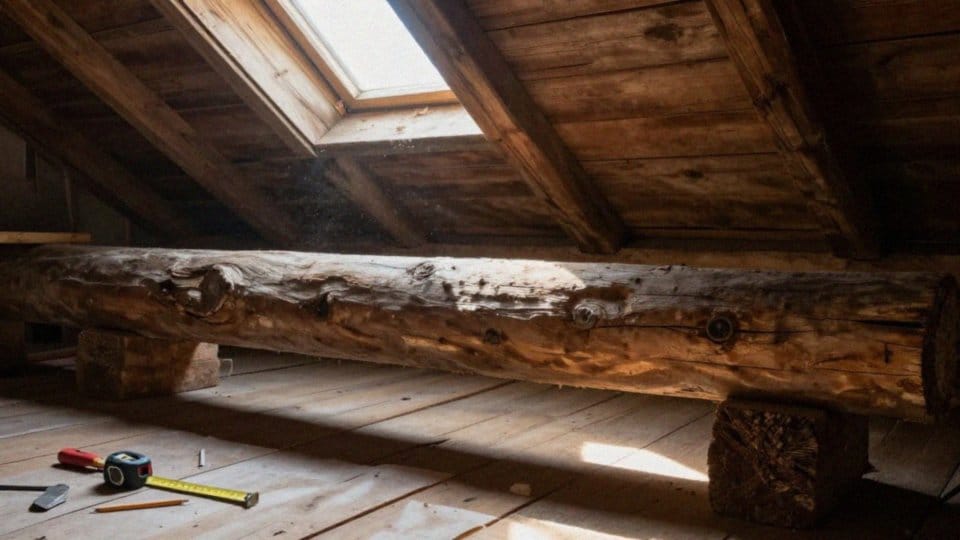

Kiedy wymienić belkę pod więźbę dachową?

Wymiana belki staje się niezbędna, gdy jej stan zagraża bezpieczeństwu konstrukcji z powodów mechanicznych lub biologicznych. Jeśli element traci swoją nośność, musisz działać szybko. Alarmującymi sygnałami są przede wszystkim:

• chroniczne zawilgocenie,
• postępujące butwienie drewna,
• porażenie przez grzyby,
• pęknięcia,
• rozwarstwienia strukturalne,
• ślady żerowania owadów.

Te czynniki osłabiają profil belki. W sytuacjach bardziej skomplikowanych warto zasięgnąć opinii fachowca – cieśli lub konstruktora. Ich wiedza jest kluczowa, gdy zauważysz ugięcia wykraczające poza normę L/300 lub zaawansowaną korozję stalowych okuć. Profesjonalna ocena jest wskazana także wtedy, gdy:

• wieżba zaczyna rozpychać ściany nośne,
• planowane jest modernizowanie poddasza, które znacząco zwiększy obciążenie dachu, na przykład poprzez nowe pokrycie czy większe zaleganie śniegu.

Niewielkie ubytki często można usunąć stosując doraźne wzmocnienia, jak choćby stalowe nakładki czy dodatkowe elementy drewniane. Jeśli jednak struktura włókien została głęboko naruszona, jedynym bezpiecznym wyjściem pozostaje całkowita wymiana uszkodzonego wspornika. Pamiętaj, aby zawsze sięgać po certyfikowane drewno klasy C24 i zadbać o jego profesjonalną impregnację, która zabezpieczy konstrukcję przed szkodnikami i wilgocią. Kluczem do sukcesu jest rzetelne wykonanie połączeń oraz poprawne zakotwienie. Dzięki temu siły działające na dach zostaną w sposób bezpieczny przeniesione na ściany konstrukcyjne, co przełoży się na wieloletnią stabilność budynku. Pamiętaj, każda ingerencja w więźbę musi być poprzedzona obliczeniami nośności – to właśnie dzięki nim zyskujesz pewność, że finalna konstrukcja spełnia rygorystyczne normy bezpieczeństwa.
