Co to jest belka pod dachem?
| Rodzaj belki | Funkcja | Charakterystyka |
|---|---|---|
| Krokwie | Podtrzymują dach | Pochyłe belki, elementy więźby dachowej |
| Płatew | Podtrzymuje krokwie dachu | Belka pozioma |
| Murłata | Przenosi obciążenia z dachu na ściany | Drewniana belka |
Belka podtrzymująca dach stanowi fundament bezpieczeństwa całego budynku. To właśnie na te newralgiczne elementy spada odpowiedzialność za sprawne przenoszenie ciężaru pokrycia na pozostałe części konstrukcji. W zależności od projektu, spotkamy się z pełnym wachlarzem rozwiązań:
- tradycyjne krokwi i płatwi,
- murłaty,
- zaawansowane dźwigary.
Najpopularniejszym wyborem pozostaje niezmiennie drewno sosnowe, które w duecie z więźbą dachową gwarantuje niezbędną sztywność i stabilność. Współczesna architektura coraz chętniej sięga jednak po stal lub żelbet, oferujące znacznie większą wytrzymałość w wymagających projektach. Funkcjonując jako kluczowy punkt podparcia, belka przejmuje siły wywołane opadami śniegu, porywistym wiatrem czy samym ciężarem poszycia, kierując je bezpiecznie w stronę ścian lub stropów. Aby cały mechanizm działał bez zarzutu, ogromne znaczenie ma staranne osadzenie kluczowych komponentów. Szczególną rolę odgrywa tutaj murłata, która zakotwiczona w odpowiedni sposób, skutecznie spina podstawę dachu z konstrukcją obiektu.

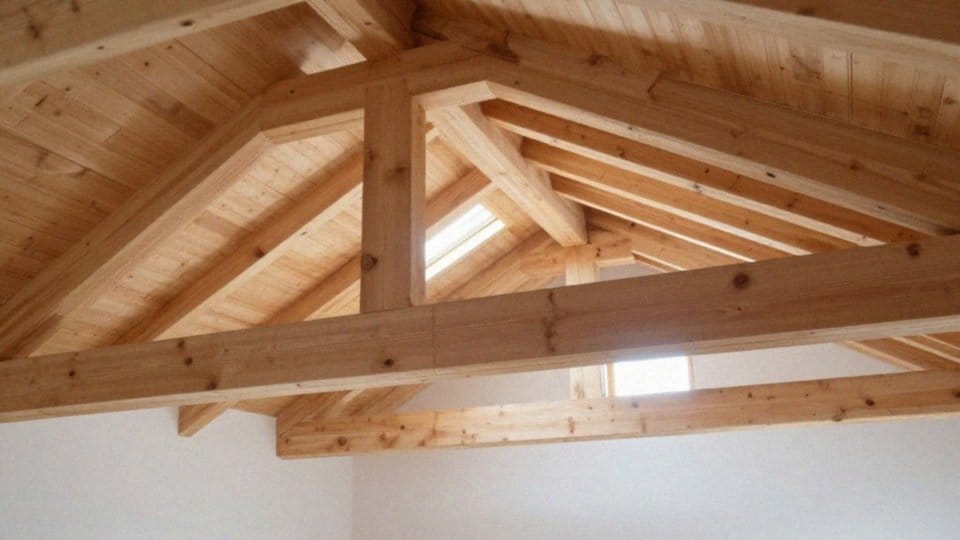

Jaką funkcję pełni belka pod dachem?
Kluczowym zadaniem belki pod dachem jest właściwe rozproszenie ciężaru, co stanowi fundament stabilności całego budynku. Element ten przejmuje masę pokrycia – czy to dachówek ceramicznych, czy lekkiej blachodachówki – i przekazuje ją dalej na konstrukcję nośną. Odpowiada również za neutralizację sił zewnętrznych, w tym naporu wiatru lub zalegającego zimą śniegu, współpracując przy tym z ciężarem własnym więźby.
W tym układzie płatwie są niezbędne, ponieważ to na nich spoczywają krokwie, co pozwala na płynne przekazywanie obciążeń. Z kolei murłata pełni rolę łącznika, przenosząc skumulowane napięcia z wiązarów bezpośrednio na ściany obiektu. Niekiedy belka stropowa może pełnić funkcję dźwigara, wspierając sklepienia w projektach o bardziej złożonej architekturze.
Odpowiednie dopasowanie przekroju oraz gatunku drewna decyduje o sztywności konstrukcji i minimalizuje ryzyko niepożądanych odkształceń. Dbałość o te parametry jest inwestycją w długowieczność domu. Solidne oparcie chroni przed ugięciami stropu i gwarantuje pełne bezpieczeństwo wszelkich instalacji ukrytych w przestrzeni poddachowej.
Belka pod dachem: drewniana czy żelbetowa?
Decyzja o wyborze między konstrukcją drewnianą a żelbetową musi wynikać bezpośrednio z założeń technicznych projektu. Drewno, jak choćby tradycyjna sosna, od wieków króluje w więźbach dachowych dzięki swojej lekkości i stosunkowo prostej obróbce. Nic lepiej nie podkreśla charakteru rustykalnych aranżacji niż odsłonięte, naturalne belki.
Zupełnie inaczej podchodzi się do wyzwań inżynieryjnych w obiektach wymagających przenoszenia znacznych przeciążeń na dużych rozpiętościach. Tutaj niezbędna okazuje się wytrzymałość żelbetu. Ten materiał nie tylko lepiej radzi sobie z siłami ściskania i zginania, ale zapewnia też znacznie wyższą odporność na ogień, co sprawia, że często stanowi kluczowy element nośny w nowoczesnych stropach oraz dachach betonowych.
Podczas gdy żelbet dominuje w wielkopowierzchniowych budowlach, drewno pozostaje niezastąpione w budownictwie jednorodzinnym, kusząc łatwością montażu. Ostateczny werdykt powinien być poprzedzony wnikliwą analizą warunków środowiskowych, w tym wilgotności powietrza, a także oceną współpracy danego elementu z resztą struktury – od fundamentów aż po nadproża. Tylko takie podejście zagwarantuje bezpieczeństwo i trwałość całego budynku.
Jak płatew współpracuje z krokwiami?
Płatew to pozioma belka pełniąca kluczową rolę w konstrukcjach dachowych o większej rozpiętości, gdzie przejmuje ciężar przenoszony przez krokwie. Działa ona niczym łącznik, przekazując obciążenia dalej – na ściany nośne, słupy lub dźwigary. Takie rozwiązanie znacząco odciąża więźbę, pozwala zredukować wymagany przekrój drewna i skutecznie usztywnia cały szkielet dachu.
Aby całość była bezpieczna, poszczególne elementy łączy się za pomocą:
- precyzyjnych ciesielskich zaciosów,
- nowoczesnych okuć metalowych.
To właśnie one gwarantują stabilność w punktach styku, gdzie siły pochodzące od ciężkiego pokrycia, zalegającego śniegu czy porywistego wiatru są rozdzielane na główne podpory obiektu. Solidne połączenie minimalizuje ryzyko niepożądanych odkształceń, które mogłyby pojawić się pod wpływem zmiennych warunków pogodowych. W efekcie, odpowiedni dobór wymiarów płatwi oraz staranne wykonanie węzłów konstrukcyjnych stają się fundamentem trwałości i nośności całego dachu.
Jak obciążenia wpływają na belkę pod dachem?
Belka konstrukcyjna wspierająca dach musi być przystosowana do trzech typów oddziaływań. Pierwszym z nich są obciążenia stałe, czyli masa własna całej więźby oraz pokrycia, w tym wagę ciężkich dachówek. Kolejną grupę stanowią czynniki zmienne, do których zaliczamy:
- zimowe zaleganie śniegu,
- podmuchy wiatru.
Ostatnim kluczowym aspektem jest wpływ instalacji, takich jak systemy oświetleniowe, które generują punktowe punkty nacisku. Wszystkie te siły wywołują wewnątrz struktury naprężenia ściskające, zginające oraz rozciągające, co czyni precyzyjny dobór materiału i przekroju belek absolutnie fundamentalną kwestią. Bez względu na to, czy mamy do czynienia z elementem stropowym, czy płatwią, projektant musi uwzględnić dopuszczalne granice ugięcia oraz odpowiedni współczynnik bezpieczeństwa. Błędy w analizie nośności niosą za sobą poważne ryzyko – od nieestetycznych pęknięć, przez trwałe deformacje, aż po katastrofę budowlaną. Dlatego inżynierowie skrupulatnie weryfikują rozmaite kombinacje obciążeń zgodnie z aktualnymi normami, dopasowując każdą podporę do specyfiki obiektu, aby zagwarantować bezpieczeństwo i stabilność dachu przez długie lata.
Jak murłata przenosi obciążenia z dachu?
Murłata, zwykle wykonywana z sosnowego drewna, stanowi fundament solidnej więźby dachowej. Pełni ona rolę pośrednika, który przejmuje ciężar konstrukcji z krokwi i przekazuje go dalej na wieniec ściany zewnętrznej oraz ściany nośne budynku. Właściwe rozłożenie mas dachu, a także sił napierających z zewnątrz, jak wiatr czy zalegający śnieg, gwarantuje stabilność obiektu aż po same fundamenty.
Kluczową kwestią jest precyzyjny montaż murłaty do wieńca za pomocą kotew lub mocnych śrub. Takie zabezpieczenie eliminuje ryzyko przesunięć wywołanych siłami poziomymi, czyniąc ten element niezbędnym dla bezpieczeństwa domu. Efektywność tego systemu wspierają nadproża, które przejmują naprężenia w okolicach okien i drzwi, skutecznie rozpraszając je w strukturze ścian.
Dobór odpowiedniego przekroju murłaty zawsze opiera się na inżynierskich obliczeniach, uwzględniających rozpiętość połaci dachowych oraz ciężar pokrycia, co zapewnia optymalne przenoszenie wszystkich oddziałujących obciążeń.
